Hoofdstuk 2 Hardware

2.2. Moederbord, slots en bussen

  2.2.1. Moederbord

Het moederbord is een grote printplaat, meestal vastgeschroefd aan de onderkant van de computerkast. Op dit moederbord bevindt zich de processorvoet, de plaats voor het intern geheugen, de aansluitingen voor insteekkaarten (slots) en stekkers voor de aansluiting van de voeding.
Je vindt er ook connectors voor aansluitingen met randapparatuur.

De meeste fabrikanten van moederborden houden zich aan standaardmaten.
Tot 2004 was het zogenaamde ATX-formaat standaard.
Vanaf 2004 is het BTX-formaat standaard. Op deze moederborden zijn de onderdelen een beetje anders geplaatst, zodat er een betere koeling mogelijk is. Verder worden een aantal nieuwe technologieën ondersteund, zoals Serial ATA en PCI-Express.

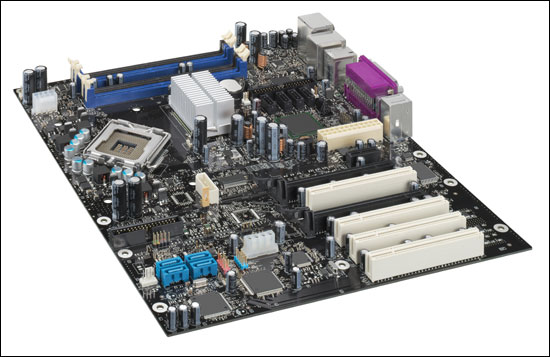

Hieronder zie je een BTX-moederbord.

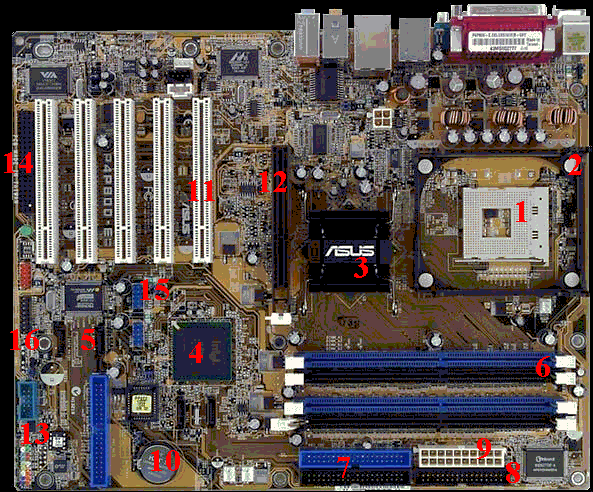

Hieronder zie je een foto van een ATX-moederbord.
Als je met de muis op een onderdeel gaat staan verschijnt er een tekstvenstertje met de naam van dat onderdeel.
En onder de foto zie je ook nog een beschrijving van elk onderdeel, met het bijbehorende nummer.



  1. De voet waarin de processor geplaatst kan worden (socket voor de Pentium 4)
  2. Houder voor de ventilator. De ventilator blaast over de processor.
  3. North bridge, die regelt het verkeer tussen processor en intern geheugen + videokaart over de bussen.
  4. South bridge, die regelt het verkeer tussen processor (via North-bridge) en PCI en IDE enz. over de bussen
  5. Serial ATA, voor aansluiting van een snelle harde schijf.
  6. Twee blauwe en 2 paarse DIMM-sloten waar RAM chips in geplaatst kunnen worden.
  7. IDE-poort (of parallele ATA) Daarop kan de harde schijf worden aangesloten m.b.v.een IDE-kabel
  8. IDE-poort voor floppy disk en cdrom; ze kunnen worden aangesloten m.b.v.een IDE-kabel
  9. ATX Voeding. De voeding zet de 220 Volt van de netspanning om in 3,5 Volt voor de processor.
  10. Batterij.
  11. Vijf witte PCI sloten (daarin kunnen uitbreidingskaarten worden geplaatst)
  12. Een bruin slot: dat is een zogenaamd AGP-slot, voor de grafische kaart
  13. Com-poort.
  14. WiFI connector.
  15. USB.
  16. Gamepoort.
voet voor de processor houder ventilator houder ventilator houder ventilator houder ventilator IDE-connector voor harde schijf IDE-connector voor FD en CD SATA-connector voor harde schijf AGP-slot voor grafische kaart 5 witte PCI-sloten voor uitbreidingskaarten 4 blauwe/paarse DIMM-sloten voor RAM geheugen North-bridge, chipset South-bridge, chipset voeding COM-poort WiFi-connector USB gamepoort BIOS batterij
